    Mbox2の解体 開けてみよう、視てみよう! プリアンプの回路構成も見られます!

    • 2010.08.20 Friday
    • 12:00



    Digidesign Mox2を解体しました。

    Protools LE のインターフェイスです。





    単なる好奇心で、開けてパーツなんかを確かめたかっただけですが、、、



    しかし、エライ目にあいました。
    まぁっ!ひどい!ひどい!ひどい!ネジの多さがひどい。
    多分メーカーは開けて修理するつもりなんて無いんじゃないか?と勘ぐるぐらい。


    ここまで開けるのにねじがどれぐらい有るかというと!


    どどお〜ん!

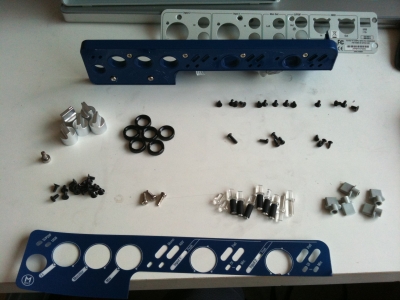

     ん?あれ、整理されてて、それほどに見えませんが、これだけ外さないとガワケースからシャーシがイチミリとも出てきません。多すぎです!これでやっとシャーシが拝めるってひどい。

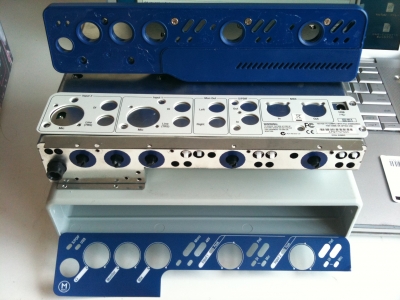

    もう、見えてるツマミと端子のネジは、一切合切、全〜部〜ハズさないとだめという徹底ぶり。

    しかも、青い前面パネルは塩ビのシールになっており、ネジを目隠してます。

    まぁ安全のため、絶対にいじらせないつもりなんでしょうね〜。



    そして、右下の、ボタンやLEDライトのアクリル筒がひどい。
    どこにも固定されていないのでころころ落ちてきます。
    普通、引っかかるようにサイズがピッタリだとか、ねじってハメるとか、なってるモンです。

    組み直すのもどえらい大変ですよ。

    さて。さて。さて。気を取り直して。

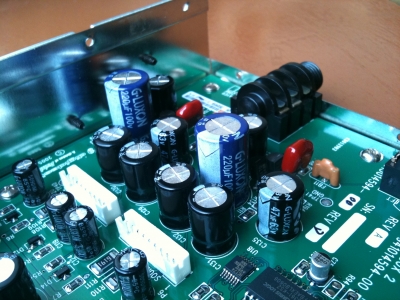

    Mbox2 電源回路

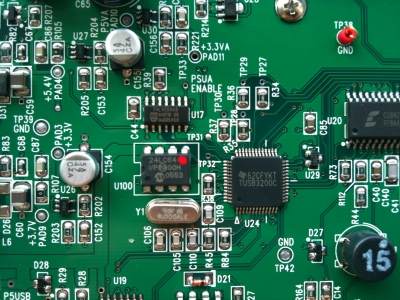

    Mbox2 クロック回路 6MHz?

    Mbox2 マイクプリアンプ回路




    リビジョン
    設計 REV A
    組み立て 915013594-00 REVD



    多分、電源を外部入力できるようにすると思います。
    いずれ、イヂると思います。

    音質の為でもあるけれど、HDDつないだりすると、USBの電力が足りなくなる事もあり、検討中です。
    バッテリー駆動も考えようかな。
