    AKAI S1000 バックライトの修理をしました。

    • 2014.07.05 Saturday
    • 21:45

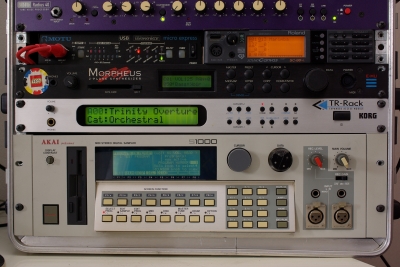

    一旦は粗大ゴミに出したAKAI S1000

    『やっぱり音が(粒だち)良かった気がする。』『いや良かった!』と村上ユカが言いだして、いつのまにかヤフオクでS1000見つけて買い戻してました。

    出品者さんは、半年前までは動いてましたというS1000。
    まじですか?出品者さんも使ってたんすか!S1000を!?

    でもやっぱり液晶が暗いそうです。


    いや、ホントに暗いですね。


    朝作業するとパネルが反射してもっと見えません。

    でも修理すると…
    こんなになりますよ!

    さて

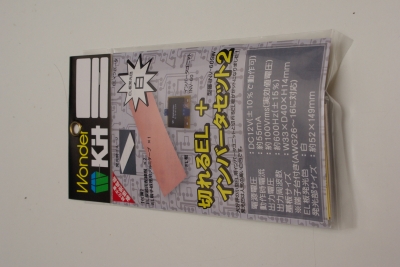

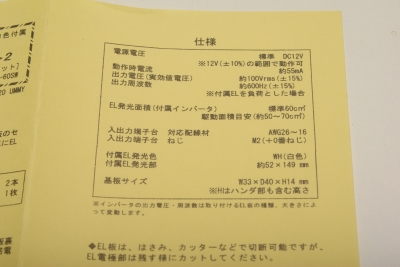

    買ったのはワンダーキットの切れるEL+インバーターセット

    細長く切っちゃうので、横に端子が伸びてるの事が重要です。

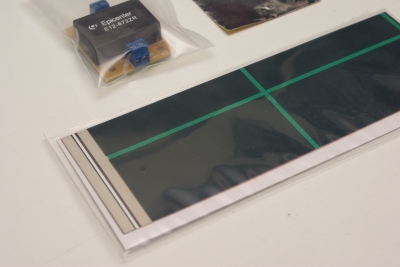

    インバーターは使いません。

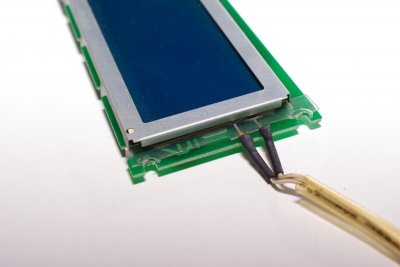

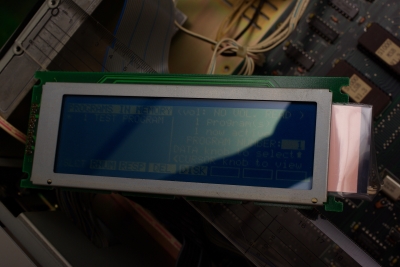

    AKAIから出しちゃいました。

    ねじで固定されてるだけなのでスルスルと抵抗無く出てきます。

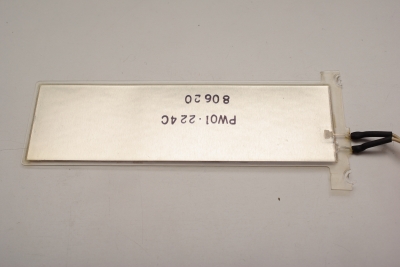

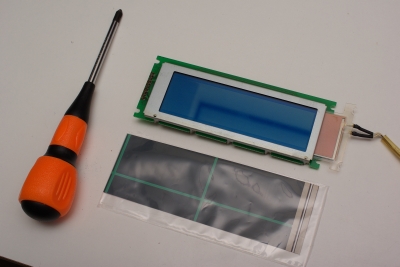

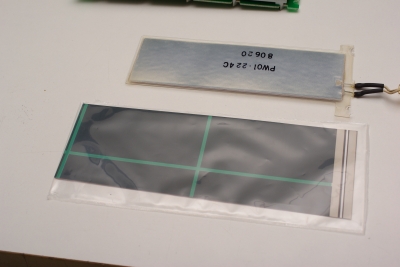

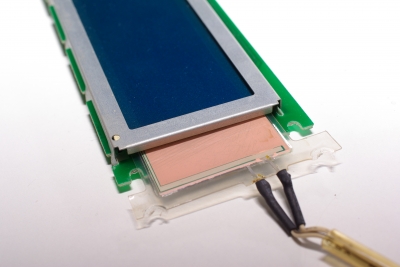

    ラミネートパウチ(死語か)されていて裏はこうなってます。

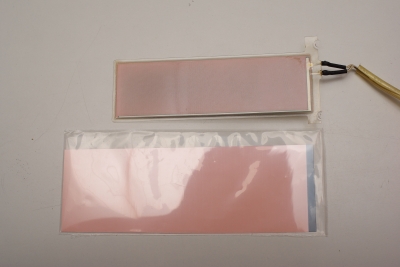

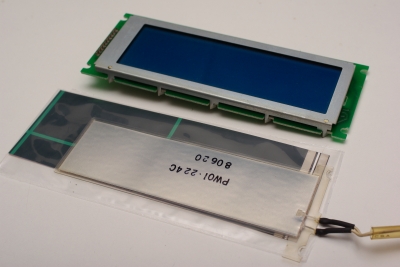

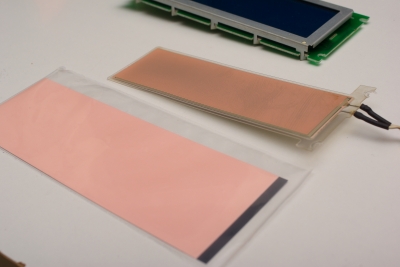

    うっすらピンク色が全然違います。

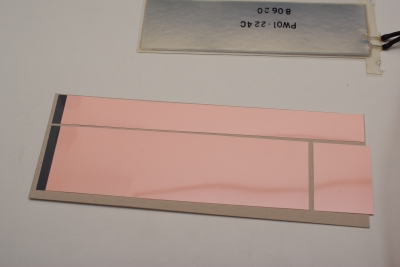

    ねらった通り大きさには余裕がありました。

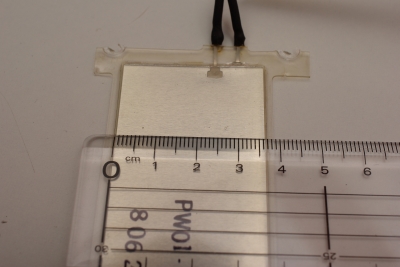

    3mmずつ余裕を持たせてあるかんじ。

    横がキモ。

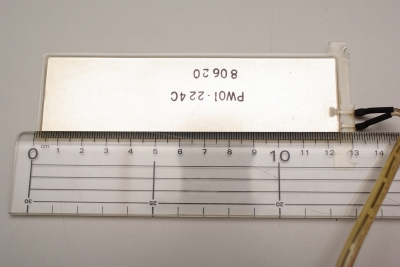

    差し込みに余裕が有るので、125mm以上にカットしなければいけません。

    この黒縁を省いて125mmです。
    カッターの歯を折り切れ味復活させてスパッときります。
    切り口の多さで寿命に影響出るらしいです。
    余った部分ってE-muにも使えるのかも。

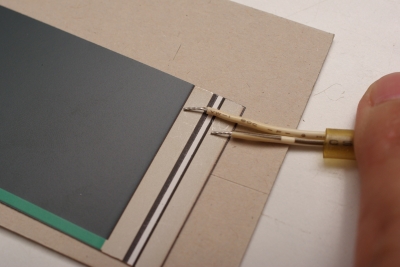

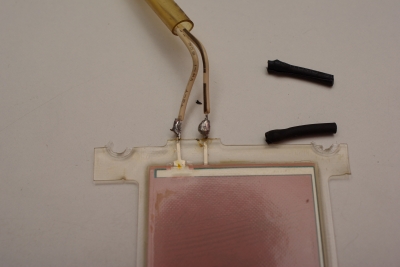

    元のELシートから、配線をカットして。

    しかし、オリジナルの呼び半田が浸透してて線材がバラせませんでした。

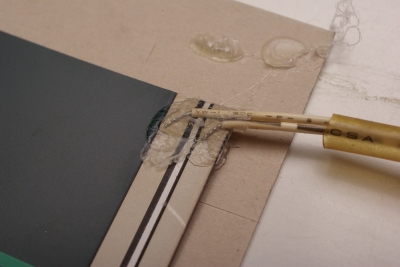

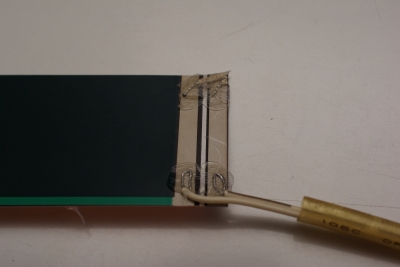

    WEBの諸先輩方がやられた通りホットボンドで固定しました。
    しかし、これ、接触不安定かもと思いつつも。

    ここまで10分。
    あっという間。

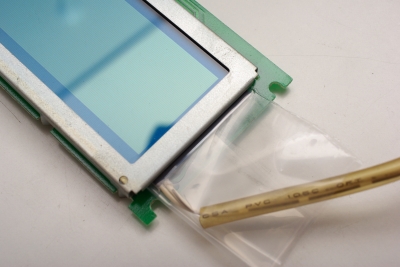

    で、ラミネート。しません。笑。

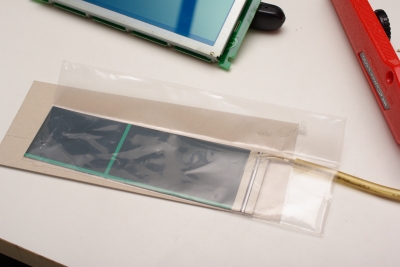

    パッケージの袋をそのまま流用しました。
    うむ。
    問題なし!。

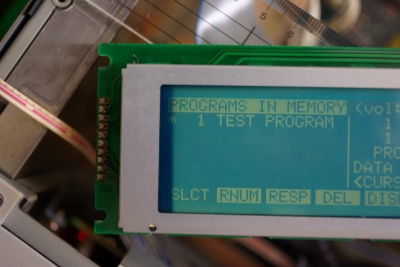

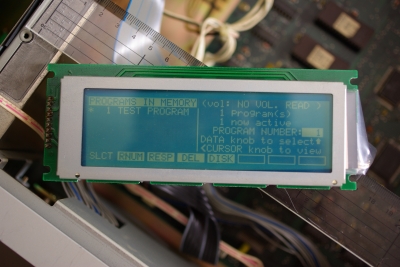

    すてきに光っております!

    しかし、傾けて入れると黒い部分が右下や左上に。
    傾かない様に3.5mmづつの余裕で良いかもしれません。
    縦は37〜38mmですね。

    ELシートは偉大です。当たってないところを比べるとこんなに明るい。

    とかさしたり動かしてたら、切れた…。

    修正。

    コレで、安心。接点倍増です。

    ホットボンドでなくても、付属のアルミシールでもっと線をむいてしまえば、1年ぐらいは大丈夫だと思います。

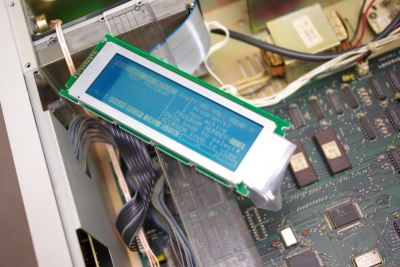

    液晶を戻して…ネジ締めてしまえば!



    安定の

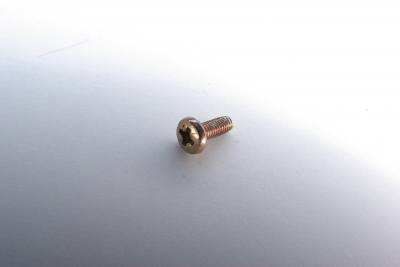

    あまりネジ ひとつ。

    さ み し そ う w

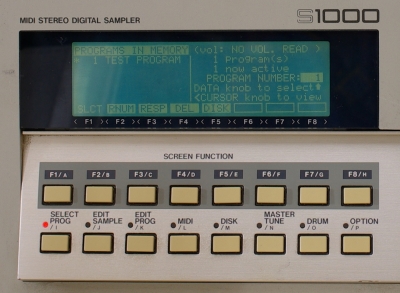

    すてきに完成です!


    簡単でしょ?
